云酷锅炉防磨防爆系统三维可视化

发布时间:2018-10-24  点击:707

   锅炉防磨防爆系统三维可视化模块以一个高精度的三维模型为核心,模型范围涵盖锅炉四管、各级连接管道、各级进出口集箱、分离器、给水管道以及主再热蒸汽管道等设备。通过三维模型可直观查看锅炉结构、材质分布、焊口位置等基础物理结构信息。

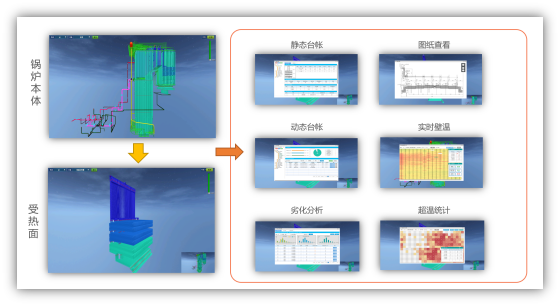

在三维模型的基础上,三维可视化管理模块实现了与受热面的基础台帐信息、检修记录信息、维护处理信息、泄爆事故信息、金属壁温监督信息、劣化分析信息等数据的互通互联。通过受热面,可快速实现如图所示相关信息的快速查询。


三维可视化管理模块还内置了标记模式、更换模式、泄爆模式以及劣化分析等功能。

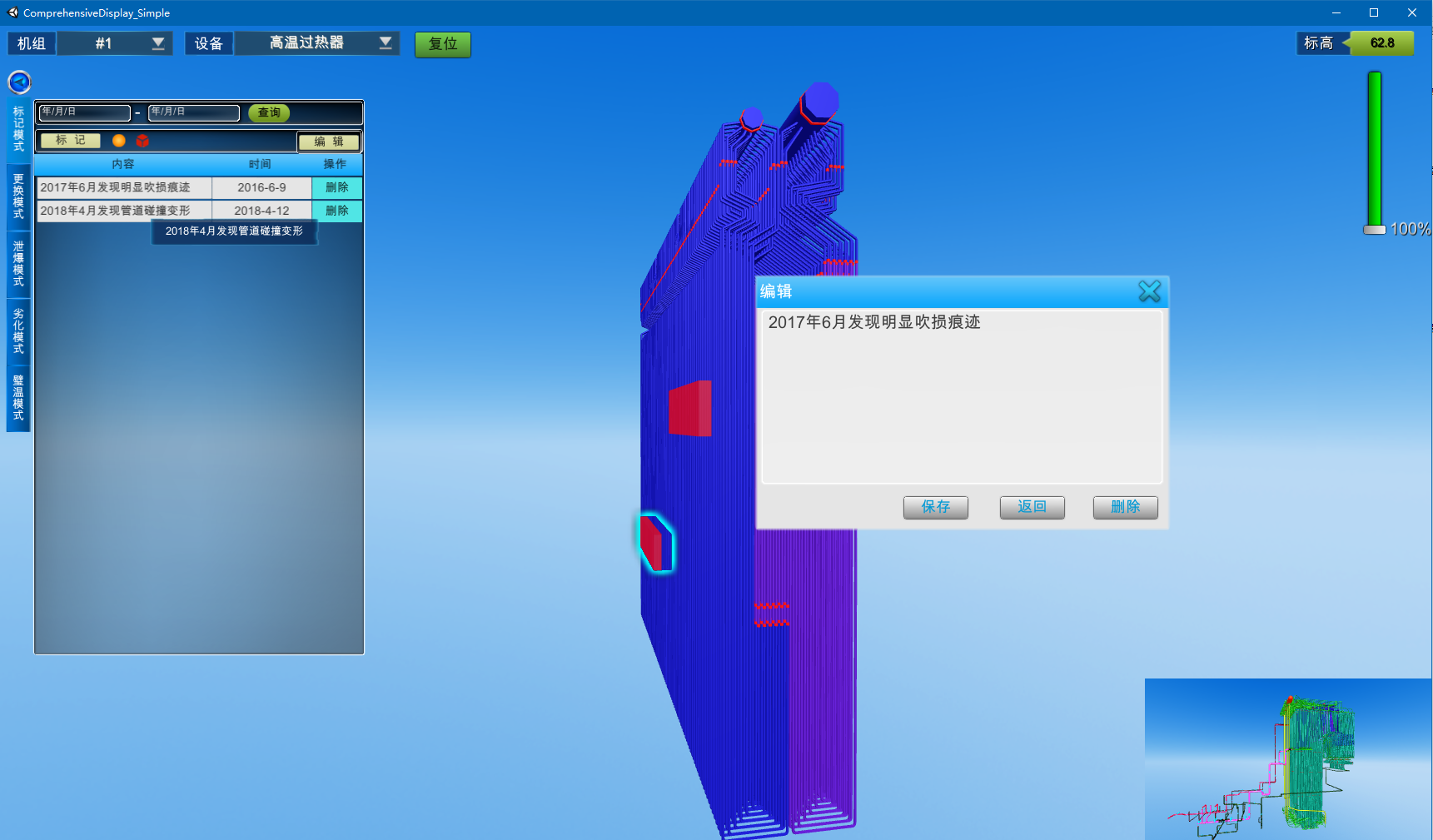

在标记模式下用户可实现锅炉关键信息的空间标注与实时调取查看;

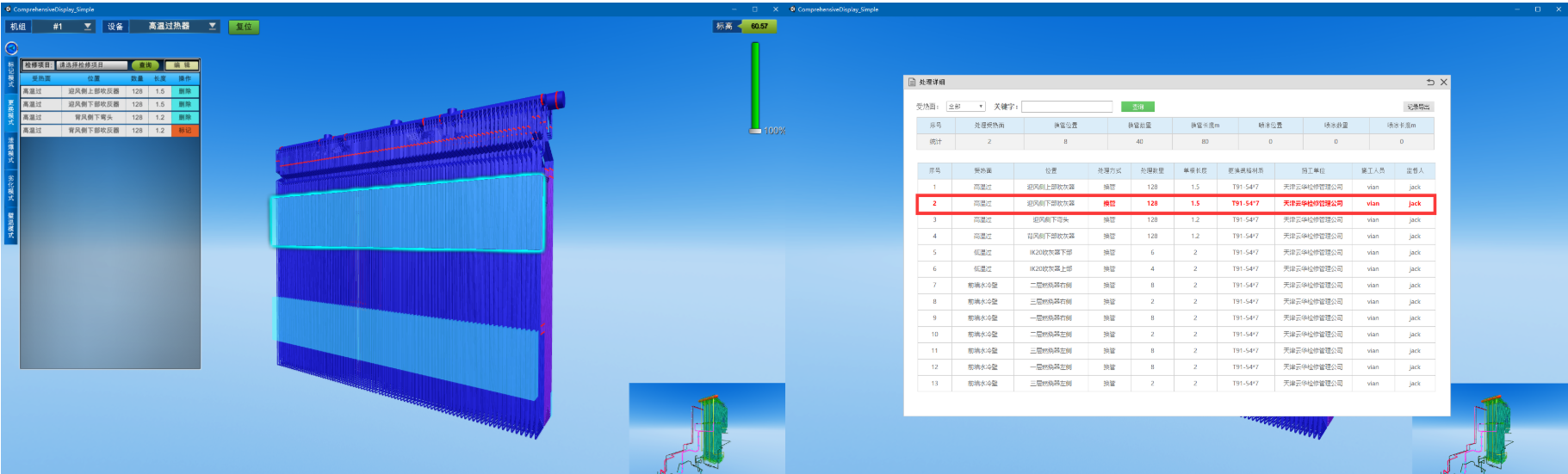

  在更换模式下,用户可将换管/喷涂记录在三维模型上进行标记,或查看历史换管记录的空间位置及其相关信息;

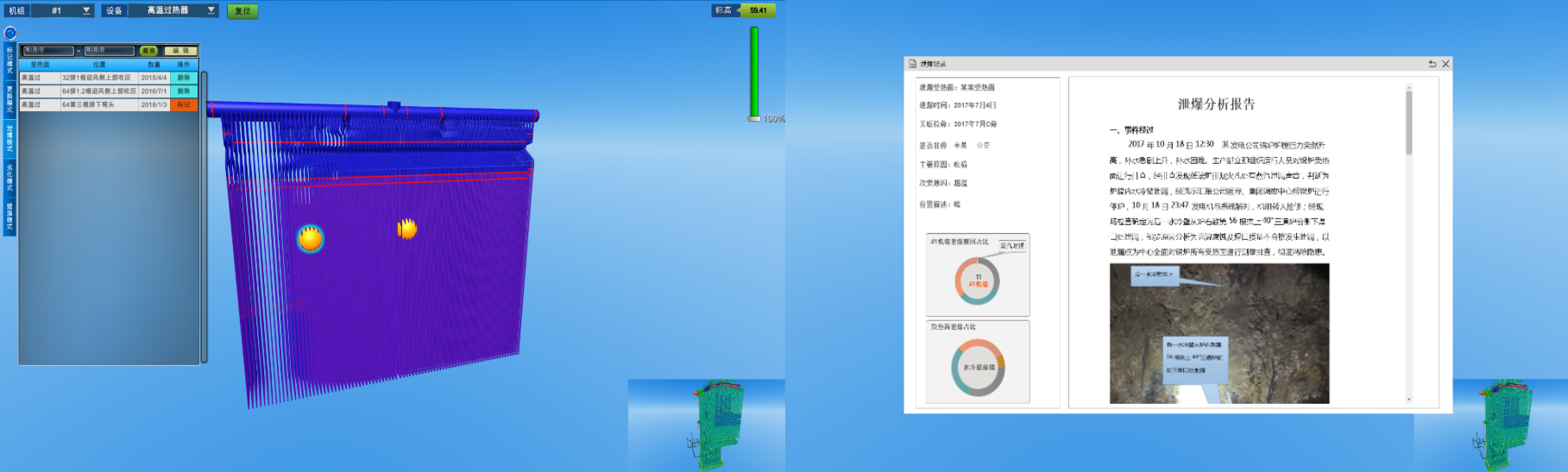

  在泄爆模式下,用户可将泄爆记录与三维模型进行位置绑定,或查看历史泄爆位置的空间分布及具体泄爆描述信息;

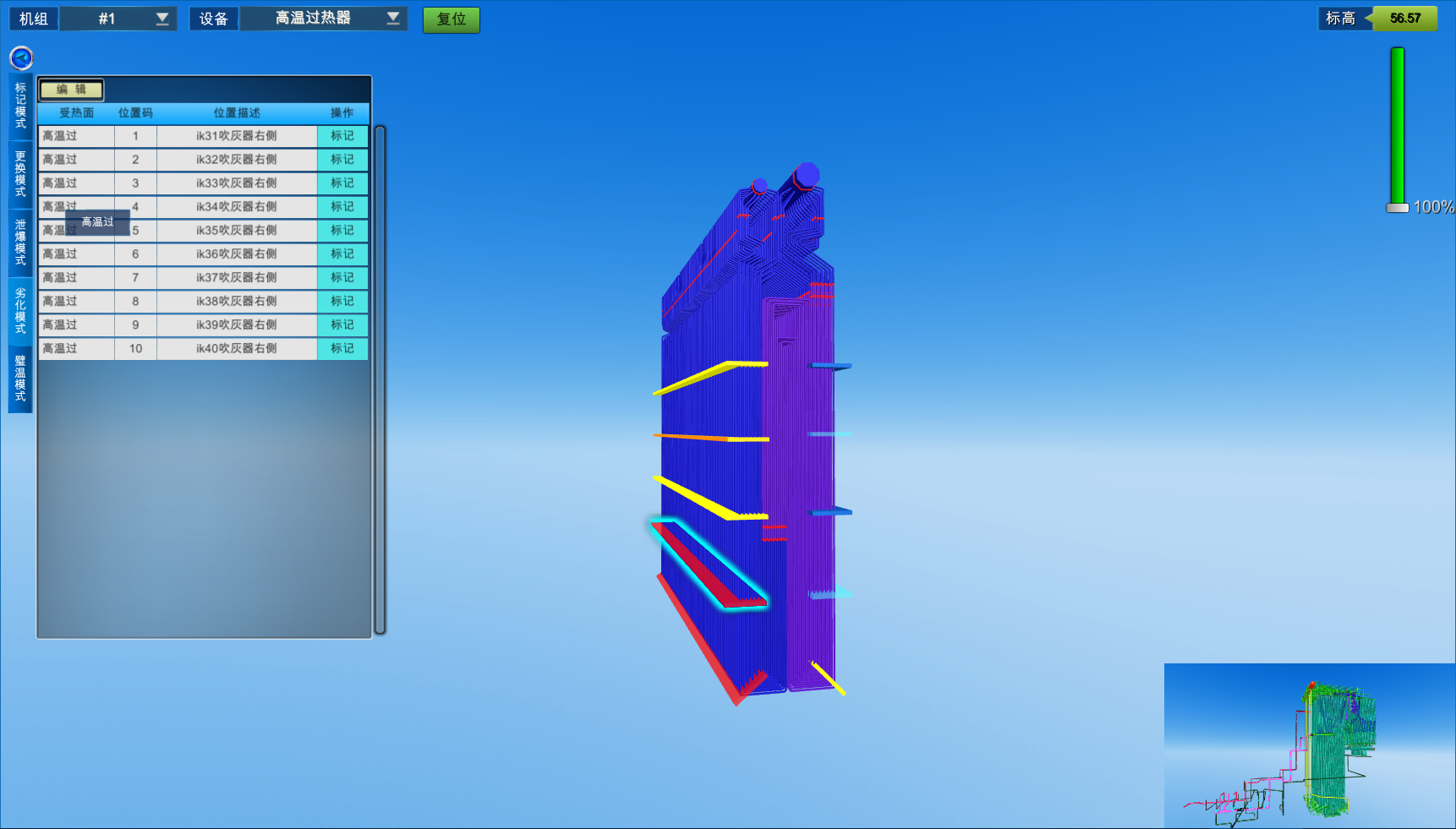

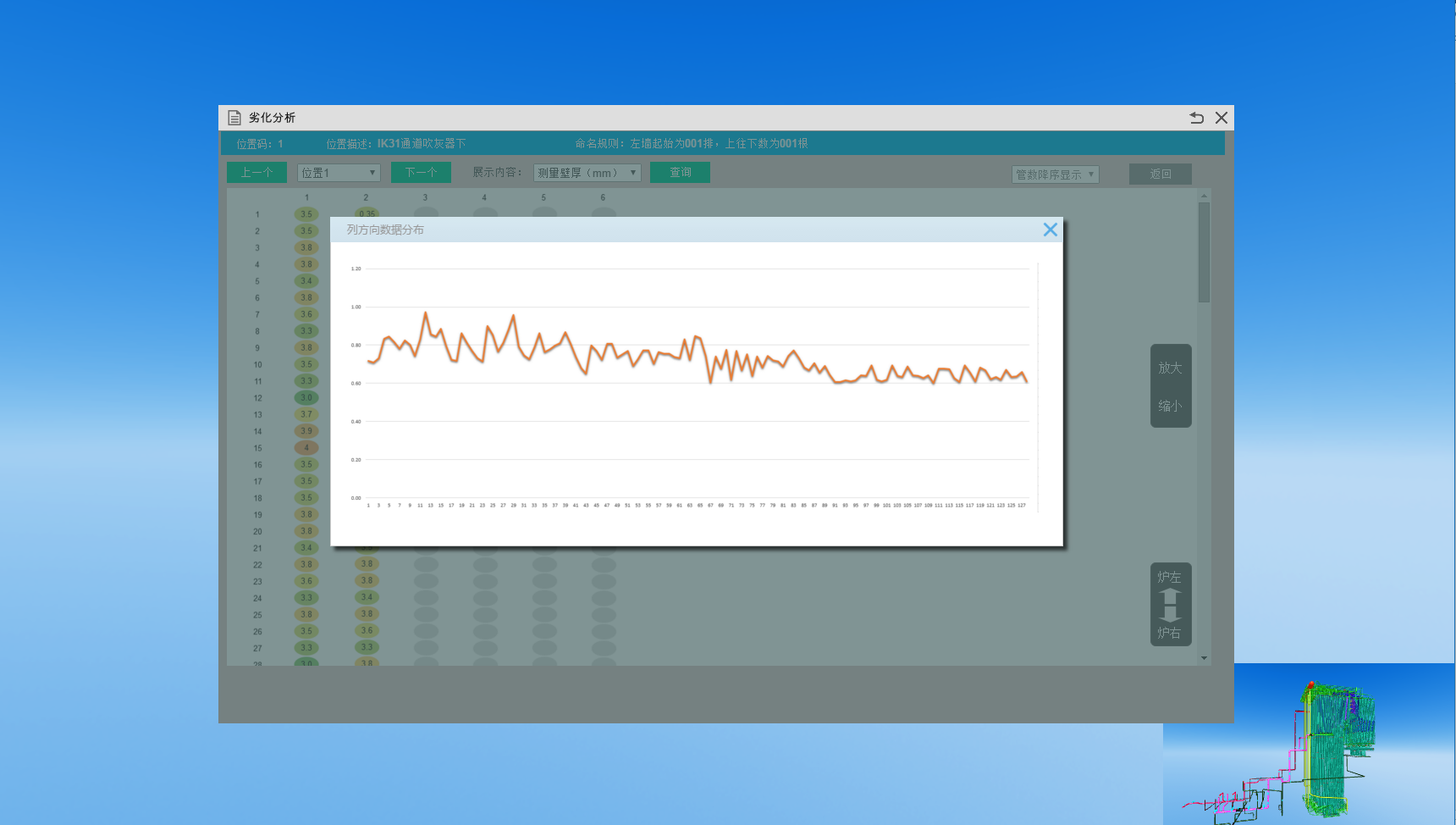

   在劣化分析模式下,用户可直观查看重点检查位置的空间分布以及劣化位置的减薄情况。系统支持以热力图的方式查看指定标高下检查点的最新测厚情况、剩余寿命情况、减薄速率分布情况等信息。
